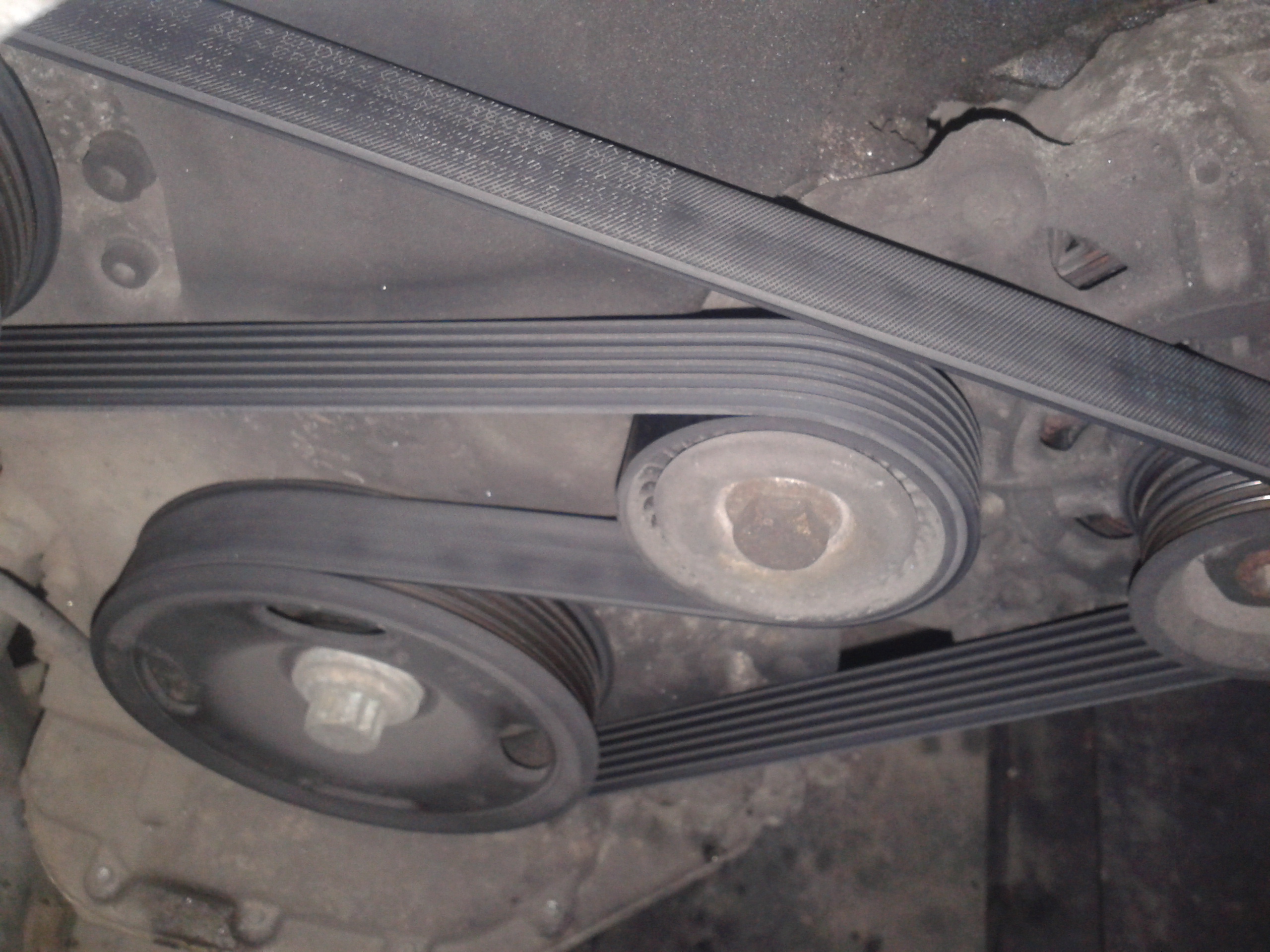

Замена ремня привода генератора Шкода Фабиа

Детали привода генератора (автомобиль без кондиционера)

1 – болт крепления шкива коленчатого вала
2 – шкив с гасителем крутильных колебаний
3 – болт крепления натяжного устройства
4 – натяжное устройство
5 – кронштейн генератора
6, 8 – болты крепления кронштейна
7 – кронштейн нижнего воздуховода
9 – генератор
10 – болт крепления генератора
11 – ремень привода генератора

Детали привода генератора (автомобиль с кондиционером)

1 – болт крепления шкива коленчатого вала
2 – шкив с гасителем крутильных колебаний
3 – болт крепления генератора
4 – генератор
5 – натяжное устройство
6 – кронштейн генератора
7 – болт крепления натяжного устройства
8, 10 – болты крепления кронштейна
9 – кронштейн нижнего воздуховода
11 – болт крепления компрессора
12 – компрессор кондиционера
13 – установочные втулки компрессора
14 – ремень привода генера

Моторный отсек

1, 4 – хомуты
2 – шланг обратного слива топлива
3 – шланг подачи топлива
5 – шланг подвода охлаждающей жидкости
6 – верхний воздуховод наддува
7 – расширительный бачок
8 – шланг

Грязезащитный щиток двигателя

Винты крепления щитка показанны стрелками.

Нижний воздуховод наддува

1 – воздуховод
2 – шланг
3 – болт
4 – хомут
