Схема электропроводки авто ВАЗ-2170 Lada Priora

опубликовал Автор: admin

Схема электрооборудования на такое авто как ВАЗ-2170 Lada Priora 2004+ г.в. Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор). Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

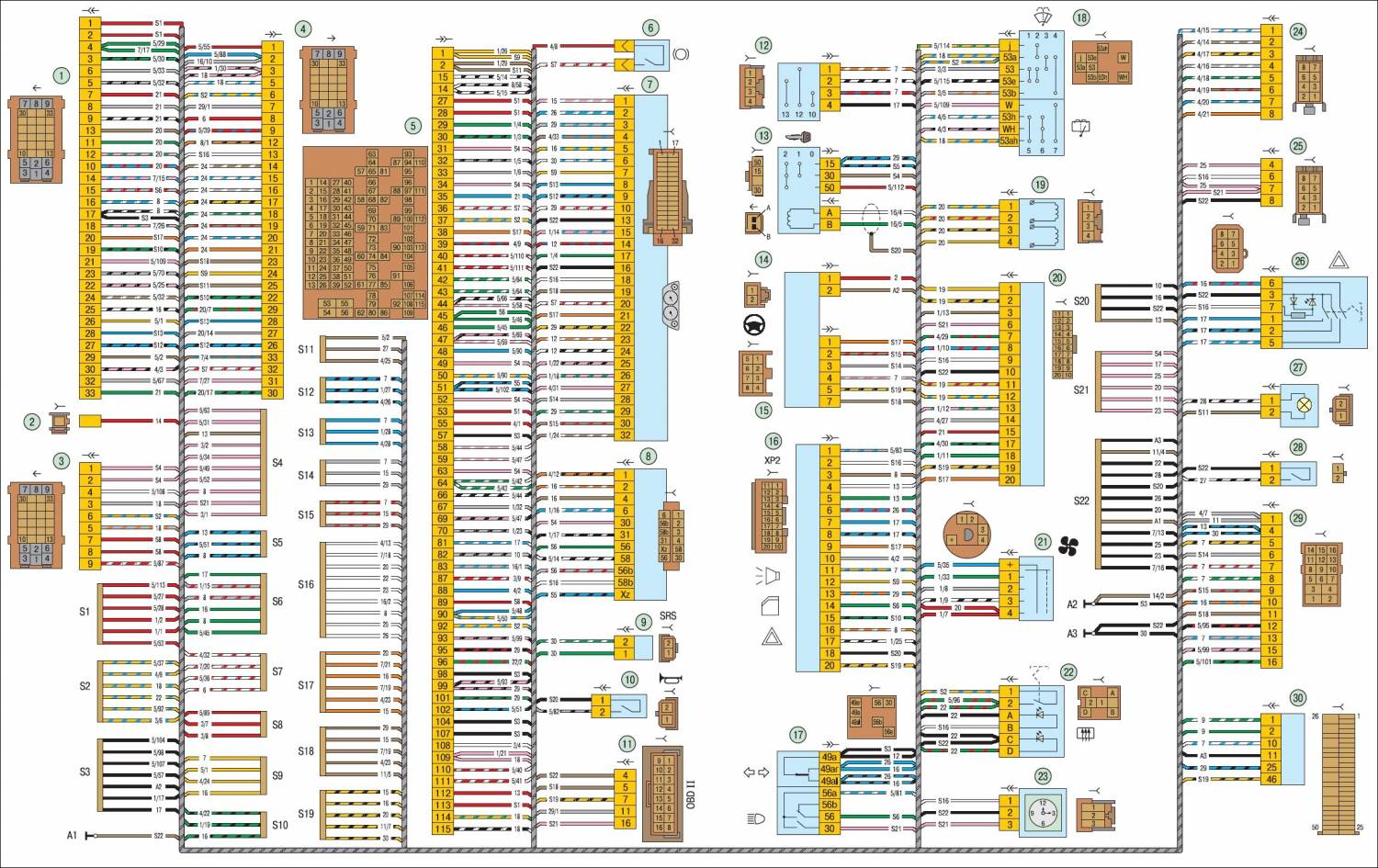

Схема соединения жгута панели приборов

1397333914_77073352





1, 2, 3 - колодки жгута панели приборов к жгуту переднему
4 - колодка жгута панели приборов к жгуту заднему
5 - контакты колодки монтажного блока
6 - выключатель стоп-сигнала
7 - комбинация приборов
8 - модуль управления светотехникой
9 - модуль подушки безопасности водителя
10 - выключатель звукового сигнала
11 - колодка диагностики
12 - переключатель режимов бортового компьютера
13 - выключатель (замок) зажигания
14, 15 - колодки к блоку управления электроусилителем
16 - контроллер электропакета
17 - переключатель световой сигнализации
18 - переключатель стеклоочистителя и стеклоомывателя
19 - моторедуктор распределения воздушного потока
20 - блок управления отопителем
21 - переключатель электродвигателя отопителя
22 - выключатель обогрева заднего стекла
23 - часы
24, 25 - колодки жгута панели приборов к радиоаппаратуре
26 - выключатель аварийной сигнализации
27 - плафон освещения вещевого ящика
28 - выключатель освещения вещевого ящика
29 - колодка жгута панели приборов к жгуту электронной системы управления двигателем
30 - блок управления системой подушек безопасности
А1, А2, A3 - точки заземления жгута панели приборов
Б - колодка монтажного блока

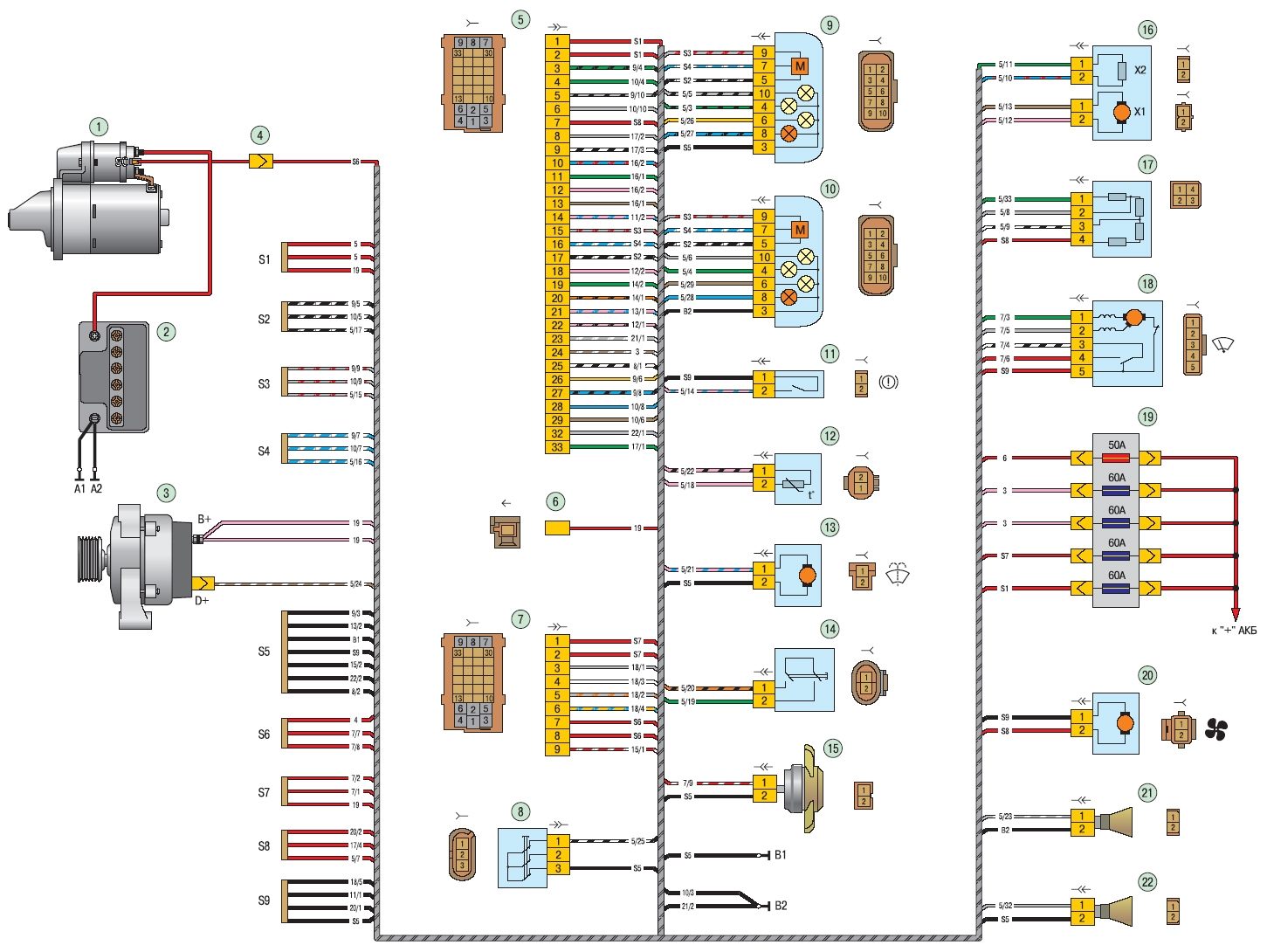

Электросхема соединения переднего жгута проводов автомобиля

1397333967_18129409




1 - стартер
2 - аккумуляторная батарея
3 - генератор
4 - колодки жгута аккумуляторной батареи, стартера и жгута переднего
5, 6, 7 - колодки жгута переднего к жгуту панели приборов
8 - выключатель подкапотной лампы
9 - левая фара
10 - правая фара
11 - датчик уровня тормозной жидкости
12 - датчик температуры воздуха
13 - электродвигатель омывателей
14 - выключатель лампы света заднего хода
15 - электровентилятор двигателя
16 - моторедуктор заслонки отопителя
17 - добавочный резистор
18 - электродвигатель стеклоочистителя
19 - основной блок предохранителей
20 - электродвигатель отопителя
21- тревожный сигнал
22 - звуковой сигнал
А1, А2, В1, В2 - точки заземления жгута переднего



Эл.схема соединения жгута электронной системы управления двигателем на Лада Приора



1397334024_65461729





1 - ЭБУ
2 - колодка жгута ЭСУД к жгуту панели приборов
3 - основной блок предохранителей
4 - датчик скорости
5 - датчик неровной дороги
6 - датчик сигнальной лампы аварийного падения давления масла
7 - датчик положения дроссельной заслонки
8 - датчик температуры охлаждающей жидкости
9 - датчик указателя температуры охлаждающей жидкости
10 - датчик массового расхода воздуха
11 - регулятор холостого хода
12 - реле электробензонасоса
13 - предохранитель цепи питания электробензонасоса (15 A)
14 - реле зажигания
15 - предохранитель реле зажигания (15 A)
16 - предохранитель цепи питания ЭБУ (7,5 A)
17 - датчик положения коленчатого вала
18 - управляющий датчик концентрации кислорода
19 - датчик фаз
20 - датчик детонации
21 - электромагнитный клапан продувки адсорбера
22 - диагностический датчик концентрации кислорода
23 - катушки зажигания
24 - свечи зажигания
25 - форсунки
26 - колодка жгута проводов катушек зажигания к жгуту ЭСУД
27 - колодка жгута ЭСУД к жгуту проводов катушек зажигания
28 - колодка жгута ЭСУД к жгуту форсунок
29 - колодка жгута форсунок к жгуту ЭСУД
А - к клемме аккумуляторной батареи
В1, В2 - точки заземления жгута системы зажигания
C1 - точка заземления жгута проводов катушек зажигания

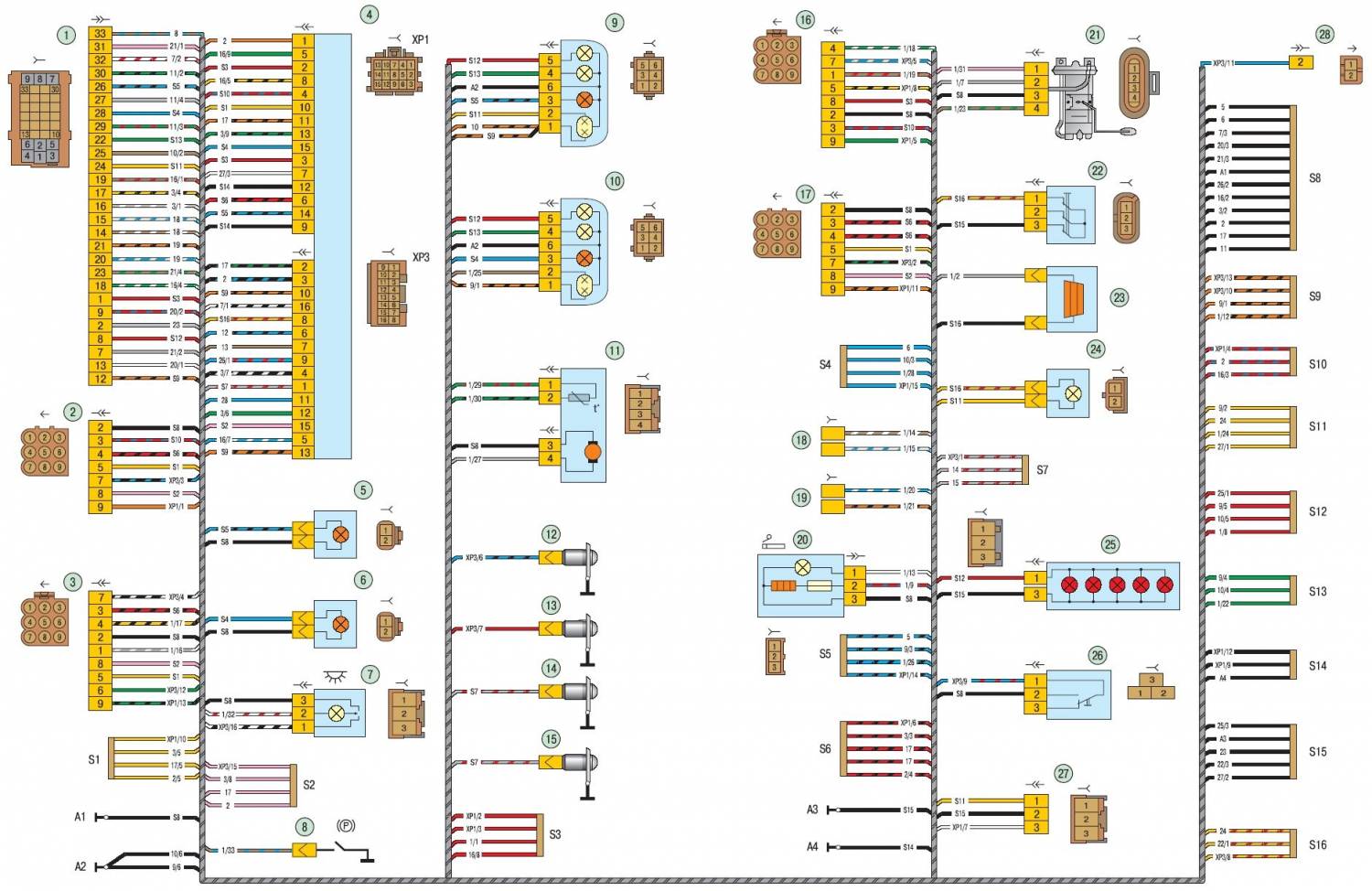

Схема соединения заднего жгута проводов автомобиля


1397334142_92539372





1 - колодка жгута проводов заднего к жгуту панели приборов
2 - колодка жгута проводов заднего к жгуту левой задней двери
3 - колодка жгута проводов заднего к жгуту правой передней двери
4 - контроллер электропакета
5 - боковой указатель поворотов левый
6 - боковой указатель поворотов правый
7 - плафон освещения салона
8 - выключатель контрольной лампы стояночного тормоза
9 - левый фонарь; 10 - правый фонарь
11 - датчик температуры воздуха салона
12, 13, 14, 15 - выключатели плафона освещения салона
16 - колодка жгута проводов заднего к жгуту левой передней двери
17 - колодка жгута проводов заднего к жгуту правой задней двери
18 - колодки жгута заднего к громкоговорителю заднему правому
19 - колодки жгута заднего к громкоговорителю заднему левому
20 - прикуриватель
21 - модуль электробензонасоса
22 - выключатель освещения багажника
23 - элемент обогрева заднего стекла
24 - фонарь освещения багажника
25 - дополнительный стоп-сигнал
26 - выключатель привода замка багажника
27 - колодка жгута проводов заднего к жгуту фонарей освещения номерного знака
28 - колодка жгута проводов заднего к жгуту правой передней двери
A1, А2, А3, А4 - точки заземления жгута проводов заднего
ХР1, ХР3 - разъемы контроллера электропакета



Электросхема соединения жгута проводов фонарей освещения номерного знака


1397334150_39208000





1 - колодка жгута проводов фонарей освещения номерного знака к жгуту заднему
2, 3 - фонари освещения номерного знака
4 - электродвигатель блокировки багажника

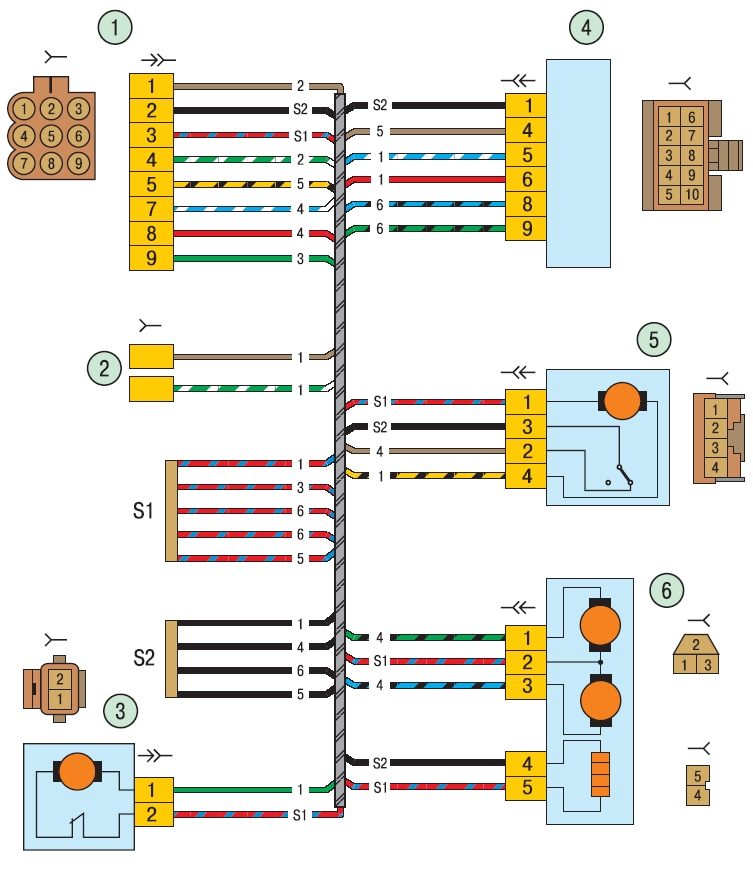

Эл.схема соединения жгута проводов левой передней двери


1397334156_30315412





1 - колодка жгута проводов дополнительного заднего левого к жгуту заднему
2 - колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому
3 - электродвигатель стеклоподъемника
4 - модуль двери водителя
5 - электродвигатель блокировки левой передней двери
6 - электродвигатель и электронагреватель левого наружного зеркала

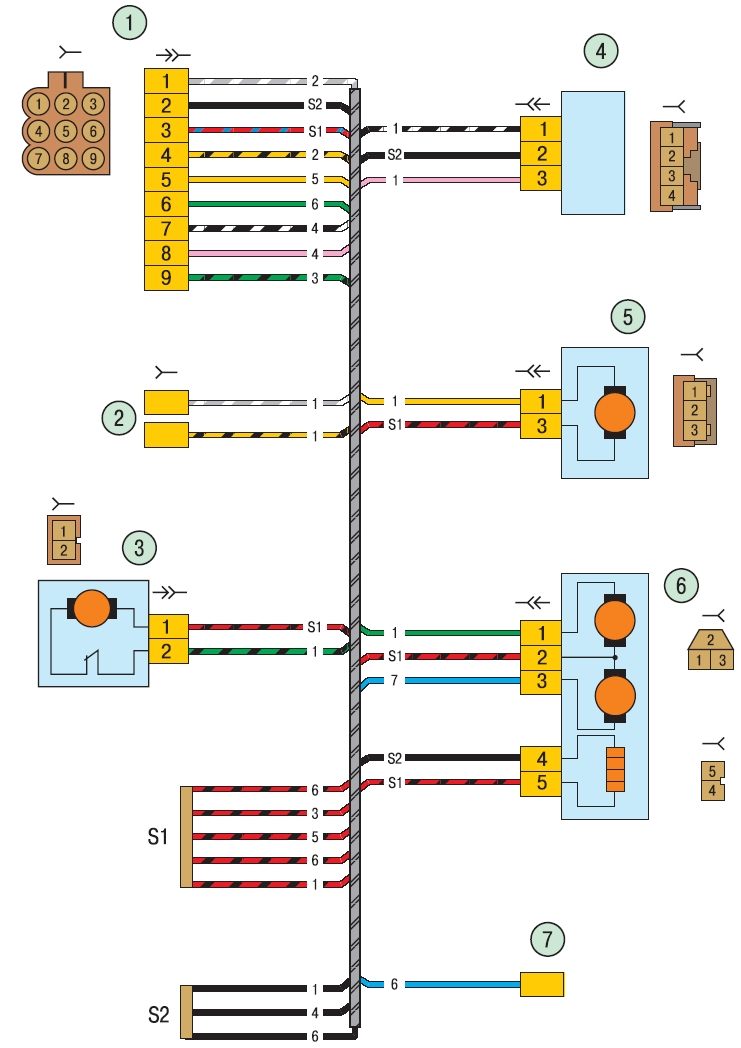

Схема соединения жгута проводов правой передней двери на Лада Приора



1397334213_04576797





1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему
2 - колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому
3 - электродвигатель стеклоподъемника
4 - переключатель стеклоподъемника
5 - электродвигатель блокировки правой передней двери
6 - электродвигатель и электронагреватель правого наружного зеркала
7 - колодка жгута проводов дополнительного заднего правого к жгуту заднему

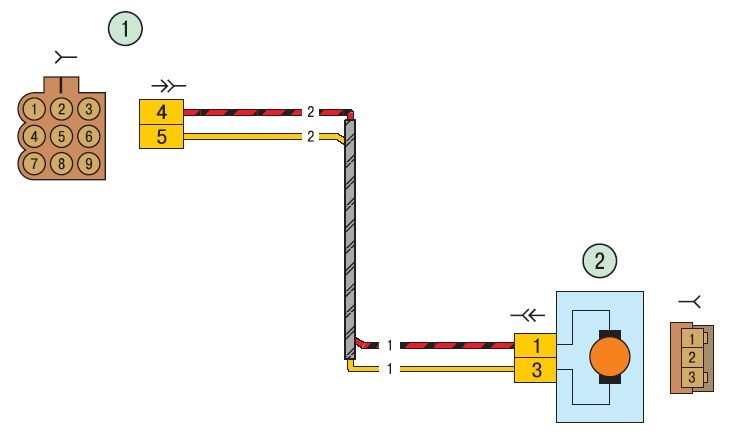

Электросхема соединения жгута проводов задней двери





1397334303_21162523

1 - колодка жгута проводов дополнительного заднего правого к жгуту заднему
2 - электродвигатель блокировки правой задней двери
