Схема авто Шевлоле Нива

опубликовал Автор: admin

Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.


1423516093_razmery-avtomobilej-vaz



1423516229_37ae1d97bf51




ВАЗ-2123 (Chevrolet Niva) и его модификации – легковые автомобили повышенной проходимости с несущим кузовом типа универсал, выпускаемые предприятием СП «GM-AVTOVAZ». Количество дверей – пять, число мест – пять у модификаций L и GLS или четыре у модификаций LX и GLX.

Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная. Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.

Автомобили Chevrolet Niva 2005 модельного года выпускаются в следующих комплектациях.
Модификация L – имеет регулируемую рулевую колонку, тканевую обивку салона, иммобилизатор, центральный замок, противотуманные фары в бампере, воздушный фильтр салона, электростеклоподъемники передних дверей, обогреваемые наружные зеркала с электроприводом, корректор света фар, радиоподготовку и резиновый коврик в нише радиоприемника, а также декоративный колпак на диск запасного колеса.

Модификация GLS – улучшенная версия модификации L. Она имеет велюровую обивку салона, подогрев передних сидений, тонированные стекла, радиоподготовку с антенной и двумя динамиками, литые пятилучевые диски колес и запираемый жесткий чехол запасного колеса.

Модификация LX – оборудована подушкой безопасности водителя и ABS фирмы Bosch. Кроме того, у этой версии несколько изменена кинематика пружинно-рычажной подвески, в которой применены более жесткие пружины и амортизаторы, а общая высота посадки кузова уменьшена, что вкупе с применением более низкопрофильных 16-дюймовых колес улучшило управляемость на высоких скоростях. В трансмиссии для снижения высокочастотных вибраций применены облегченные карданные валы фирмы GKN с шарнирами равных угловых скоростей вместо карданных шарниров. Усилены тормоза: передние тормозные механизмы с вентилируемыми дисками, диаметр вакуумного усилителя увеличен до 10 дюймов.
Модификация GLX – представляет собой топ-версию, предназначенную в основном для поставки в страны дальнего зарубежья. Она, помимо перечисленного для модификации LX, дополнительно оборудована подушкой безопасности переднего пассажира, кондиционером Delphi и сиденьями Opel.


Обогрев сидений


1397334706_0_4a862_eb8a3748_l

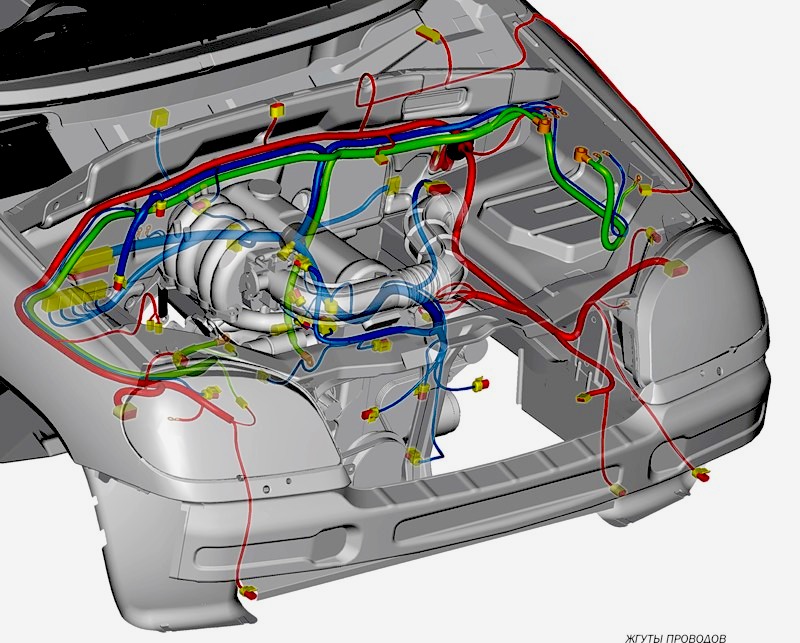

1397334656_0_347a0_ca6210b7_-1-xl

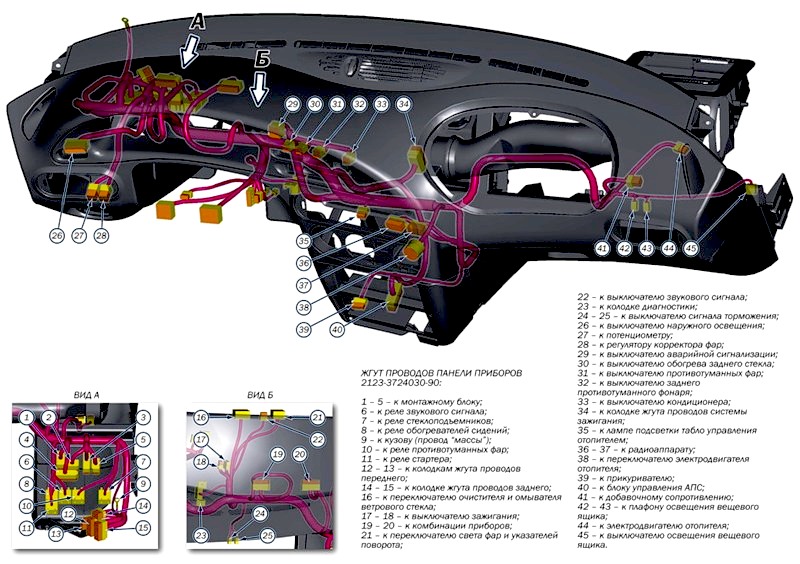

1397334707_0_347ad_17906bab_-2-xl

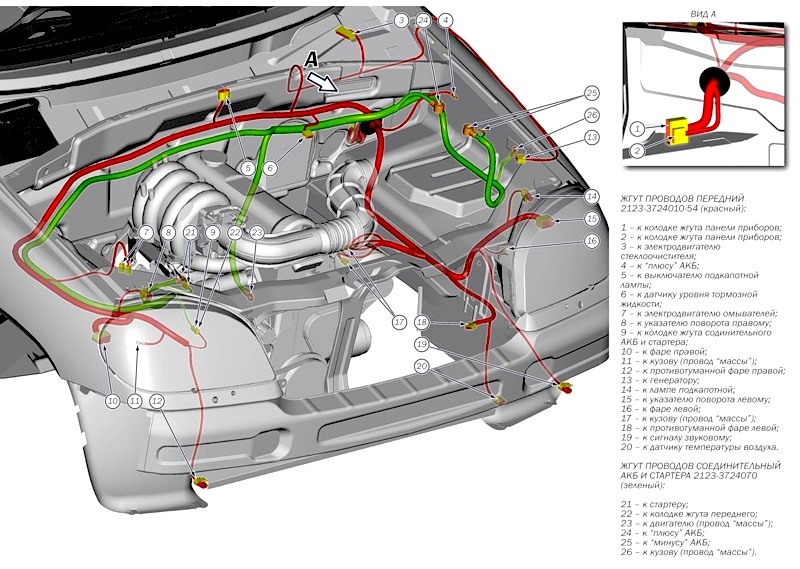

1397334680_0_347b1_cbeea2a7_-2-xl

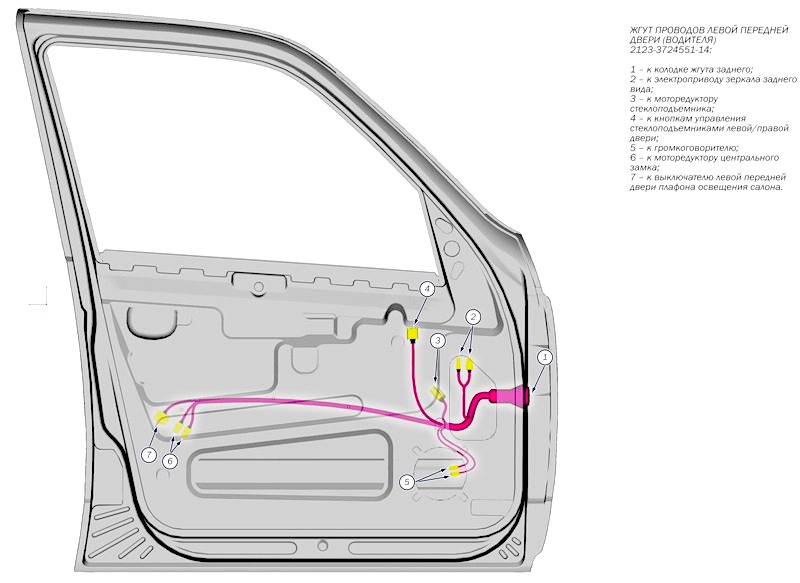

1397334727_0_347b2_f521890c_-2-xl

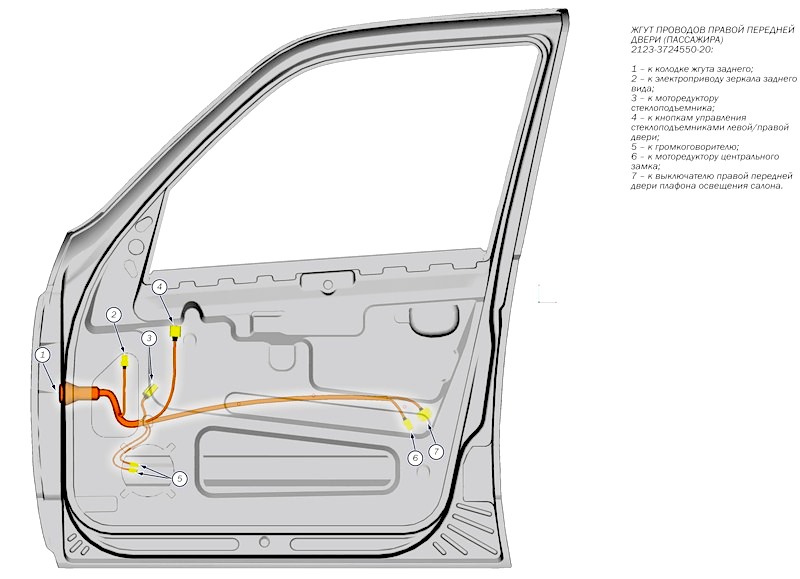

1397334665_0_347b3_f44abacf_-2-xl

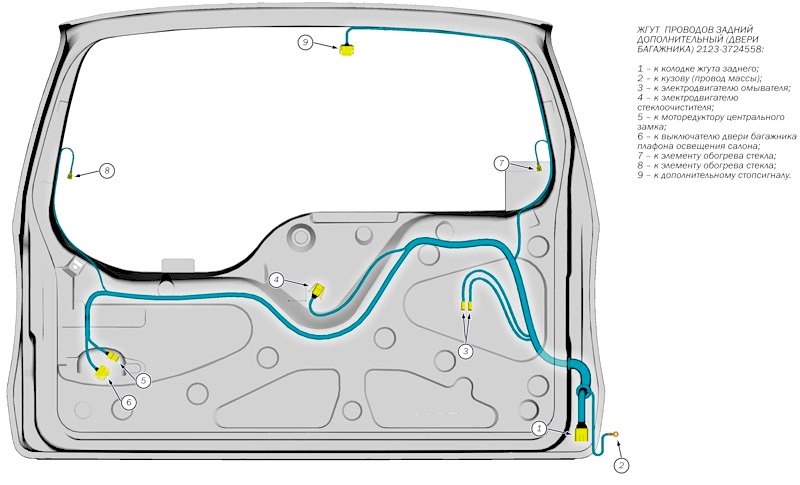

1397334711_0_347b5_11f4b041_-2-xl

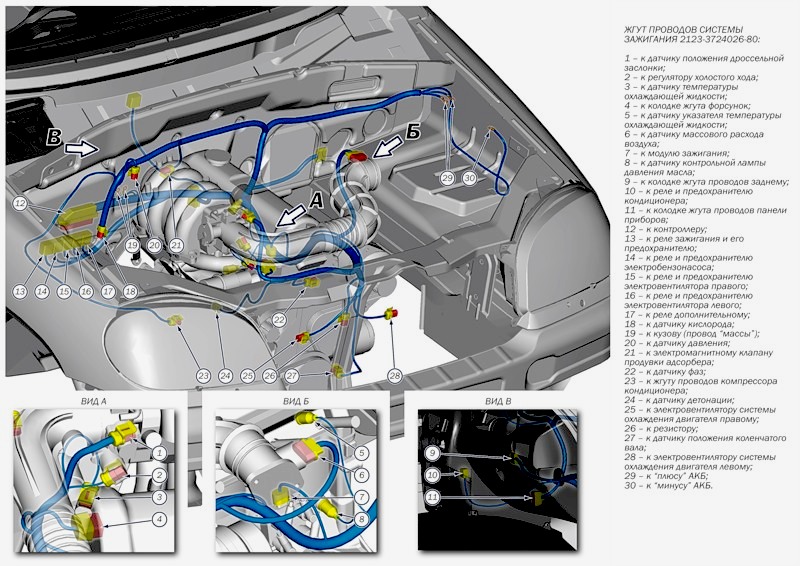

1397334668_0_347b6_363a96cd_-2-xl

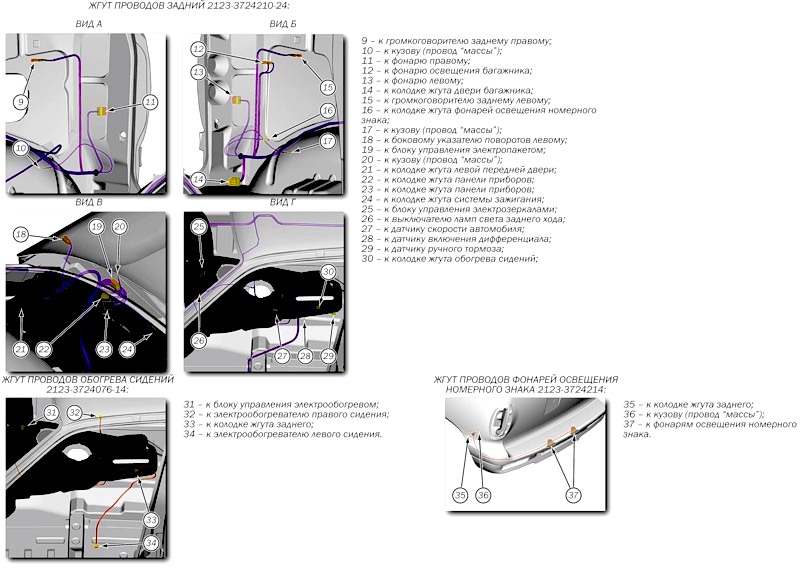

1397334715_0_347b7_a28a91ed_-3-xl




Схема для контроллера 7.9.7. У контроллера 7.0 выводы соответственно 46 и 6.


1397334658_0_347fe_677b0928_-1-xl




1397334652_0_3457f_7c8a501d_xl




1397334696_0_5849_8e5e41ef_-2-xl





1397335472_2123-1





1397335459_2123-3



1397335523_2123-4





Схема электрических соединений жгута панели приборов автомобиля ВАЗ 2123


1 - колодка жгута панели приборов к жгуту системы зажигания
2 - колодка жгута панели приборов к жгуту заднему
3 - колодка жгута панели приборов к жгуту переднему
4 - реле противотуманных фар
5 - реле электростеклоподъемников
6 - реле звукового сигнала
7 - реле обогрева сидений
8 - колодка жгута панели приборов к жгуту переднему
9 - выключатель наружного освещения
10 - монтажный блок
11 - комбинация приборов
12 - диод
13 - регулятор корректора фар
14 - потенциометр(освещенности приборной панели)
15 - выключатель сигнала торможения
16 - выключатель звукового сигнала
17 - переключатель света фар и указателей поворота
18 - переключатель очистителя и омывателя ветрового стекла
19 - колодка диагностики
20 - выключатель зажигания
21 - автомобильная противоугонная система
22 - прикуриватель
23 - блок контрольных ламп
24 - выключатель аварийной сигнализации
25 - выключатель обогрева заднего стекла
26 - выключатель противотуманных фар
27 - выключатель заднего противотуманного огня
28 - колодка жгута панели приборов к радиоаппарату
29 - колодка жгута панели приборов к радиоаппарату
30 - плафон освещения вещевого ящика
31 - электродвигатель отопителя
32 - добавочное сопротивление
33 - колодки жгута панели приборов к жгуту осветителя
34 - переключатель электродвигателя отопителя
35 - табло подсветки рычагов отопителя
36 - табло подсветки рычагов отопителя

А1,А2 - точки заземления жгута панели приборов; Х1,Х2 - колодки жгута панели приборов к комбинации приборов;
Ш1-Ш2 - колодки жгута панели приборов к соответствующим разъемам Ш1-Ш5 монтажного блока.



1397335539_photo
